ضفيرة الألياف مقابل سلك التصحيح: أنواع الموصل, مواصفات الخسارة وكيفية الاختيار

• تحمل ضفيرة الألياف الضوئية موصلًا منتهيًا في المصنع من جهة وألياف عارية من جهة أخرى, بحيث يتم دمج النهاية العارية في شبكتك.
• يحمل سلك تصحيح الألياف موصلًا على كلا الطرفين ويتم توصيله مباشرة بالمعدات.

هذا الاختلاف الهيكلي الوحيد هو الذي يقرر المكان الذي ينتمي إليه كل واحد, ما تدفعه مقابل ذلك, والمواصفات التي تحتاج إلى ذكرها في أمر الشراء.

هذا الدليل مخصص لأي شخص يحدد هذين المنتجين أو يعيد بيعهما: يقرر القائمون على تركيب FTTH ما يتم إدخاله في درج ODF, الموزعين بناء قائمة الأسهم, وتقوم فرق المشتريات بكتابة شروط القبول في العقد.

الفرق في جملة واحدة, وما الذي يكلفك أن تخطئ

نهاية واحدة مقابل طرفين تبدو تافهة. على أمر الشراء ليس كذلك.

• اطلب أسلاك التوصيل المصنوعة من الألياف الضوئية عندما يقوم الفني بربطها بالشبكة بشكل دائم.
• اطلب أسلاك تصحيح الألياف عندما يقوم شخص ما بتوصيل الرابط وفصله أثناء التشغيل أو الصيانة.
• أرسل أسلاك التوصيل المصنوعة من الألياف إلى موقع لا يحتوي على جهاز ربط اندماجي وسيتوقف الطاقم عن العمل.
• قم بإرسال أسلاك التصحيح إلى علبة الوصلات وسيقوم المثبت إما بلف موصل ثانٍ غير قابل للاستخدام داخل الدرج أو بقطعه, مما يهدر الأموال التي دفعتها مقابل هذا الإنهاء.

ويغطي باقي هذا الدليل كيفية إنشاء كل منها, أرقام الخسارة للطلب, كيف يتم التحقق من جودة الوجه النهائي, وقائمة مرجعية يمكنك لصقها في طلب عرض الأسعار التالي.

ما هو ضفيرة الألياف البصرية, وأين يذهب في الواقع

ضفيرة الألياف الضوئية عبارة عن طول قصير من الألياف المخزنة بإحكام, عادة 0.9 مم, مع موصل واحد تم تركيبه وصقله بالفعل في المصنع. يصل الطرف الآخر على شكل ألياف عارية تحت غلاف واقي. هذه النهاية العارية ليست منتجًا غير مكتمل. هذه هي النقطة برمتها.

النهاية العارية هي التصميم, ليس إغفال

يربط الربط الاندماجي بين قلبين من الألياف عن طريق صهرهما في دليل موجي واحد مستمر. زوج موصل متزاوج, على النقيض من ذلك, يحمل حلقتين مصقولتين وجهاً لوجه ويعتمد على المحاذاة الميكانيكية. كلاهما يمرر الضوء. إنهم لا يؤدون نفس الشيء.

يضيف الوصل جزءًا من الخسارة التي يضيفها زوج الموصل المتزاوج. على الرابط مع عدة نقاط التوزيع, يؤدي اختيار التوصيلات على أزواج الموصلات في كل تقاطع إلى تغيير الميزانية الضوئية الإجمالية. قطع الطرف المنتهية من سلك التصحيح وربط ما تبقى يعمل كهربائيًا, لكنك دفعت مقابل الموصل, حلقة ودورة تلميع انتهى بها الأمر في صندوق الخردة.

يدرج بعض الموردين أسلاك التوصيل المصنوعة من الألياف على أنها خيوط طيران. نفس المنتج, عادات إقليمية مختلفة.

حيث تنتمي أسلاك التوصيل المصنوعة من الألياف

سوف تجد أسلاك التوصيل المصنوعة من الألياف الضوئية في الداخل:

• صواني لصق ODF: يواجه الموصل محول لوحة التصحيح, والوصلات النهائية العارية لكابل صندوق الأمتعة الوارد
• إغلاق لصق وصناديق الإنهاء: ربط الكابل الخارجي بالاتصال الداخلي
• صناديق توزيع الألياف في FTTH: مخرجات الخائن وقطرات المشترك

في كل حالة، يتم وضع التجميع خلف لوحة ولا يتم لمسه مرة أخرى أبدًا. ولهذا السبب لا يدفع أحد مقابل الموصل الثاني عليه.

ما هو سلك تصحيح الألياف, وأين يذهب في الواقع

يحتوي سلك تصحيح الألياف على موصل على كلا الطرفين وسترة أثقل حول الألياف. تشغيل بأقطار قياسية 2.0 مم و 3.0 مم, ضد 0.9 ملم نموذجي من ضفيرة الألياف.

وصلات وصلات المعدات والوصلات المتقاطعة

تربط أسلاك التصحيح أجهزة الإرسال والاستقبال بلوحات التوصيل, قم بتوصيل منفذ لوحة بآخر, وتشغيل بين المعدات داخل الرف. في أي مكان طرق يد الإنسان, إعادة التوجيه أو إلغاء توصيل الرابط, المهمة تتطلب سلك التصحيح.

لماذا سترة أكثر سمكا

السترة الإضافية ليست حشوة في حد ذاتها. يتم سحب سلك التصحيح من خلال مديري الكابلات, عازمة حول زوايا الرف, صعدت أثناء بناء الرف, وفصلها مرارا وتكرارا على مدى فترة خدمتها. أعضاء قوة غزل الأراميد بالإضافة إلى أ 2.0 أو 3.0 تمتص السترة الخارجية مقاس ملم حمولة المناولة بحيث لا يحملها الزجاج الداخلي أبدًا.

تقضي ضفيرة الألياف حياتها بلا حراك داخل صينية مغلقة, so it does not need any of that.

“ربط الوتر” ضد “Patch Cable”: An Expensive Word Mix-Up

Two different products share almost the same name, and RFQs suffer for it.

In fiber, ربط الوتر, patch cable and jumper all describe the same thing: a fiber assembly with connectors on both ends. In structured copper cabling, a patch cable means an Ethernet cord with RJ45 plugs, Cat5e through Cat8. Search either term alone and results mix both worlds.

If your quote request says only “20 patch cables, 3 م,” a supplier has to guess. State the medium and the connector explicitly:

20 جهاز كمبيوتر شخصى, fiber patch cord, LC/UPC to SC/UPC, single-mode G.652.D, بسيط, 2.0 mm LSZH, 3 م

That line cannot be misread. The same applies in reverse when you order copper.

How Fiber Pigtails and Patch Cords Are Actually Made

A description circulating on supplier sites, including an earlier version of this page, يدعي أن سلك التصحيح عبارة عن ضفائر من الألياف مقطوعة في المنتصف ومزودة بموصلات على كلا الطرفين. هذه ليست الطريقة التي يغادر بها أي من المنتجين المصنع.

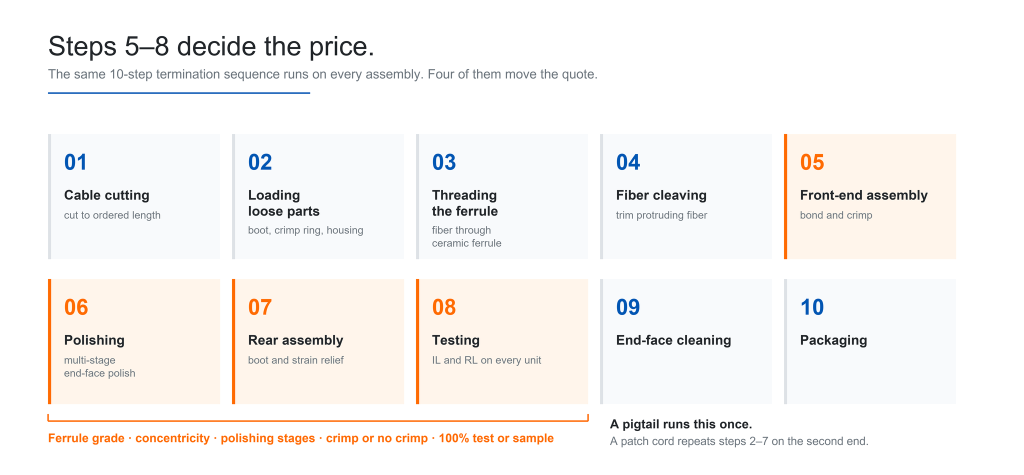

كلاهما يعملان على نفس خط الإنتاج في مصنعنا, ويبدأ الخط من الكابل النهائي:

1. قطع الكابلات: قطع الكابل البسيط أو المزدوج إلى الطول المطلوب
2. تحميل الأجزاء السائبة: التمهيد موضوع, حلقة تجعيد ومبيت الموصل على الكابل
3. خيوط الطويق: قم بتغذية الألياف المجردة من خلال الطويق الخزفي
4. انقسام الألياف: تقليم الألياف البارزة
5. التجمع الأمامي: قم بربط وتجعيد الطويق وجسم الموصل على الكابل
6. تلميع: تلميع متعدد المراحل لنهاية الوجه الطويق
7. التجمع الخلفي: تناسب مكونات الحذاء وتخفيف الضغط
8. اختبارات: خسارة الإدراج وخسارة العودة في كل وحدة, والوحدات التي تفشل تعود إلى التلميع
9. تنظيف نهاية الوجه
10. التعبئة والتغليف

تعمل ضفيرة الألياف الضوئية على نفس التسلسل, تم إنهاؤه من طرف واحد فقط. يكرر سلك تصحيح الألياف الخطوات 2 خلال 7 في النهاية الثانية. لا شيء ينقسم إلى النصف في أي لحظة.

لإلقاء نظرة فاحصة على كل مرحلة, انظر إرشاداتنا حولكيف يتم تصنيع كابل التصحيح البصري.

من أين يأتي فرق السعر

الآن يشرح تسلسل التصنيع الأسعار التي قمت بمقارنتها.

يكرر سلك التصحيح تسلسل الإنهاء بأكمله مرتين, لذا فإن تكلفة العمالة والمواد الاستهلاكية أعلى بكثير من ضفيرة الألياف من نفس الطول والدرجة. بين علامتي اقتباس لنفس سلك التصحيح الاسمي, ويأتي انتشار من ما يحدث داخل الخطوات 5 خلال 8: درجة الطويق والتركيز, كم عدد مراحل التلميع التي يمر بها الخط, ما إذا كان العقص يحدث على الإطلاق, وما إذا كان يتم اختبار كل وحدة أم يتم اختبار عينة فقط.

هذه المجموعة الأخيرة هي حيث يتم تصنيع المنتج الرخيص بسعر رخيص, ولا يظهر أي منها في ورقة البيانات.

سيناريو العالم الحقيقي: إن فشل الموصل الأكثر شيوعًا الذي نراه يتم إرجاعه هو الغلاف الذي انفصل عن الكابل. في كل مرة تقريبًا, السبب الجذري هو نفسه: تخطى المجمع العقص في مرحلة تجميع الواجهة الأمامية لتوفير التكلفة. بدون حلقة مجعدة تثبت غزل الأراميد بجسم الموصل, كل سحب على هذا الحبل ينتقل مباشرة إلى الزجاج. يتم اختبار السلك بشكل جيد على طاولة المصنع ويتم فصله في المرة الأولى التي يقوم فيها الفني بسحبه على الرف.

مصفوفة المواصفات: نوع الموصل, بولندي, الألياف وأين ينتمي كل منها

تتوقف معظم أدلة الاختيار عند “نهاية واحدة أو اثنتين.” وفيما يلي المرجع الترافقي الكامل: عائلة الموصل, تلميع, نوع الألياف, والتي تشكل كل مجموعة يتم شحنها عادة, وأين ينتمي.

ملاحظتان على قراءة هذا الجدول. تغطي LC وSC في الوضع الفردي الغالبية العظمى من طلبات FTTH وأوامر الوصول إلى الشبكة; تظهر FC وST بشكل رئيسي في مقاعد الاختبار والمصنع القديم. وينتمي MPO إلى محادثة تصميم مختلفة تمامًا, منذ أن يحمل 8, 12 أو 24 ألياف في حلقة واحدة – دليلنا لMPO إلى MPO اختيار سلك التصحيح يغطي تخطيط القطبية وعدد الألياف.

إذا كنت تقوم بمطابقة عائلات الموصلات عبر قاعدة مختلطة مثبتة, ملاحظتنا علىموصلات LC السريعة يغطي البديل إنهاء الميدان.

كل مجموعة في الجدول أعلاه متاحة عبر موقعناالتصحيح الحبل ومجموعة ضفيرة, بما في ذلك مجموعات الموصلات المختلطة مثل LC إلى SC.

مواصفات الخسارة: الأرقام التي يجب أن تطلبها من المورد

هناك رقمان يحكمان الأداء البصري في هذه التجميعات. يتم اقتباس كلاهما بشكل فضفاض, لذلك من المفيد أن تعرف ما تقرأه.

فقدان الإدراج, وما يقيسه الرقم فعليًا

فقدان الإدخال هو مقدار الطاقة الضوئية التي تختفي عندما يعبر الضوء المفصل, في ديسيبل. أقل هو أفضل.

يتم شحن أسلاك التوصيل المصنوعة من الألياف القياسية أحادية الوضع وأسلاك التصحيح لدينا≥ 0.3 فقدان الإدراج ديسيبل, التحقق من كل وحدة. بنيت مع 0.3 حلقات تركيز ميكرومترية لتطبيقات سلك الاختبار, نفس المجالس تصل≥ 0.15 ديسيبل.

قبل أن تقارن ذلك باقتباس آخر, تحقق مما يهم الرقم الآخر. يمكن لرقم الديسيبل الموجود على صفحة المورد أن يصف أيًا من ثلاثة أشياء مختلفة:

• وصلة اندماج واحدة: أقل عدد متاح, وليس مواصفات الموصل على الإطلاق
• زوج موصل متزاوج واحد: حلقتان وجهاً لوجه, وهو ما يقدمه سلك التصحيح فعليًا في الخدمة
• لصق بالإضافة إلى موصل مجتمعة: ضفيرة من الألياف مقسمة إلى رابط, ثم تزاوجت في اللوحة

هذه ليست قابلة للتبديل. تقوم الصفحة التي تقتبس شكل لصق فقط إلى جانب منتج الموصل بمقارنة قياسات مختلفة. عندما يبدو أن اثنين من الموردين يختلفان بعامل اثنين, وهذا وحده يفسر هذه الفجوة بشكل مدهش في كثير من الأحيان. اسأل أي من الأرقام الثلاثة يشير إليه الرقم المقتبس قبل التعامل معه على أنه قابل للمقارنة.

تعويض الخساره: لماذا UPC وAPC ليسا نفس الرقم

يقيس فقدان العودة مقدار الضوء الذي ينعكس مرة أخرى نحو المصدر. الأعلى هو الأفضل. الهندسة البولندية على الوجه النهائي للطويق هي التي تحركها.

تعكس الزاوية 8 درجات الموجودة على حلقة APC الضوء الشارد إلى الكسوة بدلاً من العودة مباشرة إلى أسفل القلب, وهذا هو السبب في أنه يتفوق على UPC عند خسارة العودة.

ستجد موصلات APC مُعلن عنها على ≥ 60 ديسيبل. تعامل مع الرقم المرتفع ببعض العناية: استدامتها عبر حجم الإنتاج الكامل, وليس على عينة منتقاة يدويًا, هو اقتراح مختلف عن ضربه مرة واحدة على مقعد الاختبار. ننشر ≥ 55 ديسيبل لأن هذا هو الرقم الذي نحتفظ به في كل وحدة نقوم بشحنها. إذا كانت مواصفات خسارة الإرجاع مهمة لميزانية الارتباط الخاصة بك, اسأل ما إذا كان الرقم المعروض عليك هو ضمان الإنتاج أو قياس أفضل حالة, واسأل عن النسبة المئوية للوحدات التي تم اختبارها ضدها.

ماذا يحدث عند ربط APC بـ UPC

سيدخل موصل APC فعليًا إلى محول UPC في معظم عائلات الموصلات. لا شيء يستقر. وهذا هو بالضبط ما يجعل وضع الفشل هذا مكلفًا.

يلتقي الوجه ذو الزاوية 8 درجات مع الوجه المسطح. لا يمكنهم تحقيق الاتصال الجسدي عبر القلب, لذلك تفتح فجوة هوائية بين الحلقتين. يتسلق فقدان الإدراج, انهيار خسارة العودة, والارتباط إما يفشل تمامًا أو يعمل بشكل هامشي وينخفض تحت الحمل. أسوأ, يمكن أن يؤدي إجبار الشريك إلى خدش الوجوه المصقولة لكلا الموصلين, لقد ألحقت الآن الضرر بالشيء الجيد أيضًا.

في الميدان, اللون هو الاختيار الأول الخاص بك. الحذاء الأخضر أو السكن يعني APC; اللون الأزرق يعني UPC في الوضع الفردي. إذا كنت تحمل واحدة من كل منهما, لا يذهبون معًا, مهما كان ما يسمح به المحول.

جودة الوجه النهائي: لا أحد يحدد فحص القبول تقريبًا

يخبرك فقدان الإدراج وخسارة العودة بكيفية أداء التجميع على منصة الاختبار. تخبرك حالة الوجه النهائي بما إذا كانت ستستمر في الأداء بعد أن يتعامل معها الفني. تتخطى معظم صفحات الموردين هذا تمامًا, وهو الفحص الذي يفصل السلك الذي يبقى على الحامل عن السلك الذي لا يفعل ذلك.

ما اللجنة الانتخابية المستقلة 61300-3-35 درجات

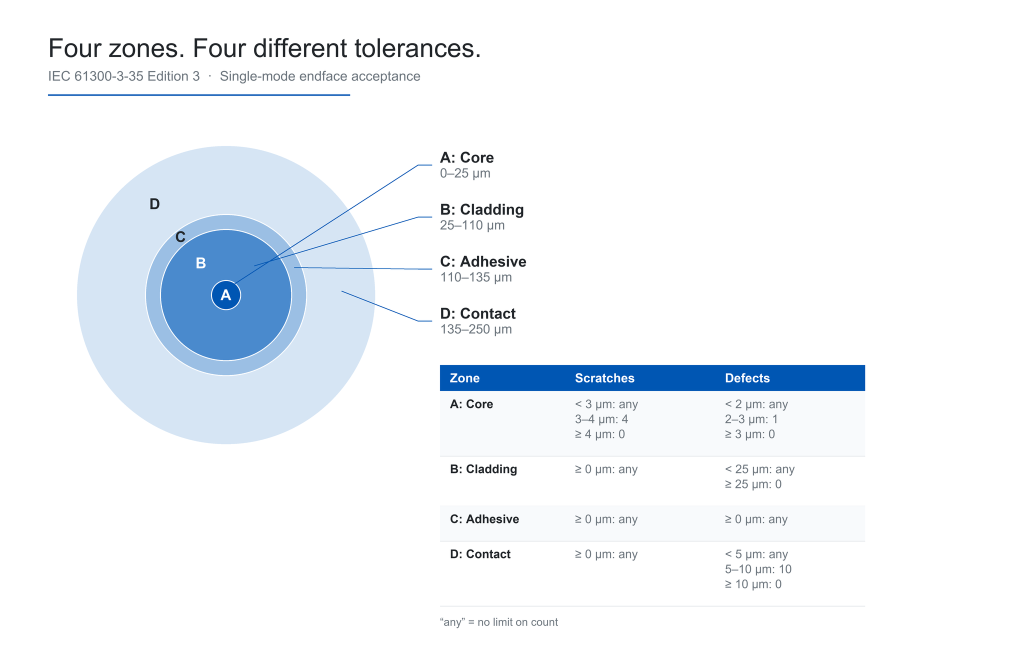

اللجنة الكهروتقنية الدولية 61300-3-35 هو المعيار الدولي للفحص البصري للوجوه النهائية لموصل الألياف الضوئية. بدلا من تمريرة واحدة أو الفشل, فهو يقسم الوجه النهائي إلى مناطق متحدة المركز ويطبق تفاوتات مختلفة على كل منها:

• المنطقة الأساسية: المنطقة الحاملة للضوء, حيث يكون المعيار هو الأكثر صرامة. الخدوش والعيوب هنا تؤدي إلى تدهور الإشارة بشكل مباشر
• منطقة الكسوة: يحيط بالجوهر, مع السماح بعيوب محدودة
• منطقة لاصقة: حلقة الايبوكسي حول الألياف, لا يزال أكثر تسامحا
• منطقة الاتصال: منطقة الطويق الخارجية التي تمس رفيقتها جسديًا, حيث يفرق الحطام بين الوجهين

داخل كل منطقة، يضع المعيار حدودًا منفصلة للخدوش والعيوب مثل الحفر, الرقائق والتلوث, تحجيمها حسب الحجم. يمكن للجسيم الموجود في منطقة الاتصال أن يمنع الاتصال الجسدي عبر القلب حتى عندما يبدو القلب نفسه نظيفًا, وهذا هو السبب في أن التصنيف المستند إلى المنطقة يتفوق على الصورة المرئية البسيطة مرة واحدة.

كيف نقوم بالتفتيش, وماذا يمكنك أن تطلب

Every fiber pigtail and patch cord leaving our line passes through end-face inspection on a Dimension EasyCheck V2 inspection microscope, plus insertion loss and return loss testing on an ILRL-3327 test station. Both are 100% inspections, not sampling, and QC runs an additional sampling audit on top. Units failing either check return to the polishing stage rather than shipping.

Test reports and 3D interferometry data are available on request as an additional service. They do not ship with a standard order by default, so if your acceptance procedure requires documentation, state it at the quotation stage rather than after the goods arrive.

نصيحة احترافية للمشترين: When you receive a shipment, inspect a sample of end-faces before the cords go anywhere near live equipment, وقم بتنظيف كل موصل قبل التزاوج لأول مرة بغض النظر عن شكله. يكلف نطاق الفحص المحمول باليد 200 × أو 400 × جزءًا صغيرًا من جهاز إرسال واستقبال واحد. ينتقل الحطام من موصل متسخ إلى موصل نظيف عند ملامسته, لذلك يمكن لسلك واحد ملوث أن ينتشر من خلال لوحة التوصيل بمنفذ واحد في كل مرة.

الاختيار بينهما: جدول قرار السيناريو

Before You Request a Quote: The Parameter Checklist

Most re-quotes and wrong shipments trace back to a spec that never made it into the original enquiry. Fiber type and cable diameter go missing more than anything else. أرسل هذه الأسطر الاثني عشر ويمكن للمورد أن يقتبس دون إرسال بريد إلكتروني للمتابعة:

1. المنتوج: ضفيرة الألياف أو سلك تصحيح الألياف
2. ومعدل نقل وحدة SFP متاح من 100 ميجابت في الثانية حتى 4 جيجابت في الثانية أو أكثر, نهاية أ: SC, LC, FC, شارع, MPO
3. ومعدل نقل وحدة SFP متاح من 100 ميجابت في الثانية حتى 4 جيجابت في الثانية أو أكثر, نهاية ب: لأسلاك التصحيح, والدولة إذا كانت مختلطة, مثل LC إلى SC
4. بولندي: UPC أو APC, في كل نهاية
5. نوع الألياف: G.652.D, G.657.A1, G.657.A2, OM3, OM4
6. البسيط أو المزدوج
7. قطر الكابل: 0.9 مم, 2.0 ملم أو 3.0 مم
8. مادة سترة: PVC, LSZH أو OFNP
9. الطول والتسامح
10. متطلبات الخسارة: حدد حدود خسارة الإدراج وخسارة الإرجاع, وما إذا كانت لكل وحدة أو لكل دفعة
11. توثيق: تقارير الاختبار, 3د- بيانات قياس التداخل, أو لا شيء
12. التعبئة والتغليف والعلامات التجارية: حجم كبير, أكياس البولي ايثيلين الفردية, لون مخصص, الشعار المطبوع, والكمية في الكرتون

على الامتثال, اسأل مبكرا. تتوفر وثائق الامتثال الخاصة بـ REACH عند الطلب ويمكننا تقديم تقارير امتثال المواد الخام عند الطلب. يتم ترتيب شهادات المنتجات الخاصة بالمنطقة مثل EU CPR أو قوائم OFNP في أمريكا الشمالية لكل مشروع بدلاً من الاحتفاظ بها كشهادات مخزون, لذلك قم برفع المتطلبات أثناء عرض الأسعار وإتاحة مهلة زمنية لذلك.

سترتنا, خيارات الموصل والألياف كلها قابلة للتكوين, بما في ذلك قطر الكابل, لون السترة, طباعة حقيبة PE مخصصة ووضع علامات على الشعار. يمكنك مراجعة التكوينات القياسية في موقعناالتصحيح الحبل وفئة ضفيرة, أو انظرما الذي تبحث عنه عند اختيار المورد في القائمة المختصرة إذا كنت تقوم بتقييم الشركات المصنعة بدلاً من المنتجات. للحصول على نظرة عامة على السوق, نحن أيضًا نحتفظ بقائمةموردو سلك تصحيح الألياف الضوئية في الصين.

الأسئلة المتداولة

ما هو الفرق بين ضفيرة الألياف وحبل التصحيح?

تحتوي ضفيرة الألياف الضوئية على موصل في أحد طرفيها وألياف عارية في الطرف الآخر, لذلك يتم دمج النهاية العارية في الشبكة. يحتوي سلك تصحيح الألياف على موصلات على كلا الطرفين ويتم توصيله مباشرة بالمعدات. تدخل أسلاك التوصيل المصنوعة من الألياف داخل صواني اللصق والإغلاق; معدات ربط أسلاك التصحيح ولوحات التصحيح.

هل يمكنني استخدام سلك التصحيح بدلاً من الضفيرة؟?

يمكنك قطع موصل واحد من سلك تصحيح الألياف وربط الألياف المتبقية, وسوف تعمل. ستكون قد دفعت مقابل الإنهاء الذي ينتهي به الأمر كخردة, و ال 2.0 أو 3.0 من الصعب توجيه سترة مم داخل صينية الوصلات المصممة لها 0.9 مم من الألياف محكمة الغلق. لأي شيء يتجاوز الإصلاح الطارئ, طلب أسلاك التوصيل المصنوعة من الألياف.

ما هو استخدام ضفيرة الألياف الضوئية?

تقوم أسلاك التوصيل المصنوعة من الألياف الضوئية بإنهاء الألياف الموجودة داخل العبوات التي يتم إغلاقها بعد التشغيل: صواني لصق ODF, إغلاق لصق, صناديق الإنهاء وصناديق توزيع FTTH. يتم توصيل الطرف العاري بالكابل الوارد، كما توفر نهاية الموصل نظافة, واجهة مصقولة في المصنع على اللوحة.

ما هو الفرق بين سلك التصحيح وكابل التصحيح?

في الألياف الضوئية، المصطلحان يعنيان نفس الشيء, جنبا إلى جنب مع الطائر. في الكابلات النحاسية المنظمة, يعني كبل التصحيح عادةً سلك Ethernet بمقابس RJ45. لتجنب الارتباك في التحقيق, اكتب الوسيط والموصل بشكل صريح, علي سبيل المثال “fiber patch cord, LC/UPC to SC/UPC, وضع واحد.”

ماذا يحدث إذا قمت بتوصيل APC بـ UPC?

غالبًا ما يتناسب موصل APC مع محول UPC دون مقاومة. لا يستطيع الوجه ذو الزاوية 8 درجات تحقيق اتصال جسدي مع وجه مسطح, لذلك تتشكل فجوة هوائية: ترتفع خسارة الإدراج, خسارة العودة تنخفض بشكل حاد, ويفشل الارتباط أو يعمل بشكل غير مستقر. يمكن أن يؤدي إجبار الرفيق أيضًا إلى خدش كلا الوجهين. يشير اللون الأخضر إلى APC ويشير اللون الأزرق إلى UPC في التجميعات أحادية الوضع.

ما هي خسارة الإدراج التي يجب أن أقبلها من المورد؟?

للتجمعات القياسية أحادية الوضع, ≥ 0.3 ديسيبل لكل موصل هو عتبة إنتاج معقولة, وتصل أسلاك درجة الاختبار ذات الحلقات عالية التركيز إلى ≥ 0.15 ديسيبل. قبل مقارنة الاقتباسات, تأكيد ما إذا كان الشكل المقتبس يصف لصق الاندماج, زوج موصل متزاوج, أو لصق وموصل مجتمعة, لأن هؤلاء الثلاثة يقيسون أشياء مختلفة.

كيف أختار طول الضفيرة لدرج ODF؟?

اسمح بطول كافٍ للتوجيه من نقطة الوصل إلى لوحة المحول مع حلقات التخزين المتراخية الخاصة بالشركة المصنعة في الدرج, دون إجبار الانحناءات بشكل أكثر إحكامًا من الحد الأدنى لنصف قطر الانحناء للألياف. تغطي أطوال المخزون الشائعة معظم أشكال الأشكال الهندسية للدرج, ويمكن إنتاج أطوال مخصصة حسب الطلب. حيث تكون مساحة الدرج ضيقة, تتحمل ألياف G.657.A2 أنصاف أقطار انحناء أصغر من ألياف G.652.D القياسية.

هل يتم اختبار أسلاك رقعة الألياف وأسلاك التوصيل المصنوعة بشكل فردي أو عن طريق العينة?

That varies by supplier and it is worth asking directly. On our line, every unit passes insertion loss and return loss testing and end-face inspection, with an additional QC sampling audit on top. Test reports and 3D interferometry data are available on request rather than shipped by default.

Why do quotes for the same patch cord vary so much?

The specification hides the cost. Ferrule grade and concentricity, the number of polishing stages, whether the connector is crimped during assembly, and whether every unit is tested or only a sample, all move the price without changing the description on the quote. Connector separation under load, one of the most common field failures, traces back to assemblies built without a crimp step.

What is a flying lead?

الرصاص الطائر هو مصطلح إقليمي لنفس المنتج مثل ضفيرة الألياف الضوئية: نهاية واحدة منتهية, نهاية واحدة عارية للربط. يستخدم بعض الموردين والمواصفات مصطلحًا واحدًا, البعض الآخر.

ما هو الفرق بين كابل تصحيح الألياف والضفيرة?

كابل تصحيح الألياف وسلك تصحيح الألياف يعنيان نفس الشيء, لذلك هذا هو نفس السؤال مثل ضفيرة الألياف مقابل سلك التصحيح. يحمل كابل التصحيح موصلًا على كلا الطرفين لتوصيله بالمعدات; تحمل ضفيرة الألياف موصلًا واحدًا ونهاية عارية للربط الاندماجي داخل العلبة.
