FIBCONET fabrica més deu estils de connector ràpid de muntatge de camp per al desplegament de FTTH, operacions del gabinet de telecomunicacions, Projectes d'última milla de l'ISP i reparació de camp d'emergència: des de tipus d'autobloqueig de rosca convencional i de boca de caiman fins als nostres patentats virola de doble ceràmica connector classificat per 3,000 cicles d'aparellament a ≤ 0.2 Pèrdua d'inserció dB.
La sortida combinada de les nostres línies principals arriba 5 milions d'unitats al mes per model, recolzat per 100% inspecció final de cara i cicle de temperatura per lot, esprai de sal, assaigs de tracció i vibracions contra IEC 61300 metodologia. MOQ estàndard comença des de 500 peces amb un termini de lliurament de 3 dies en proporcions regulars; Marca OEM, marcat làser i embalatge personalitzat compatible amb tan sols 1,000 peces.
Tant si ho necessites Muntatge d'una sola premsa compatible amb Fujikura, models d'alineació visualitzada utilitzats en l'acceptació d'ISP de nivell 1, Ceràmica dual de grau de telecomunicacions per a pegats d'alta freqüència, o ceràmica senzilla econòmica per al desplegament de FTTH: les deu famílies següents cobreixen tot l'espectre de necessitats de connectors de camp..
| Sèrie | Habitatge / virola | Millor per | MOQ | Ressaltar |
|---|---|---|---|---|
| Autoblocant roscat | Aliatge PC+ABS / ceràmica de zirconi | Terminal FTTH exterior, gabinet de corrent feble, punts propensos a vibracions | Contacta amb vendes | Enganxament del fil + segell de compressió facial - anti-afluixament, resistent a la pols i la pluja; sortida mensual 5 milions |
| Boca de caiman (One-Prems) | Cos integrat d'una sola peça / zirconia | Desplegament de camp d'alta velocitat, Llançament de l'ISP, instal·lació massiva | 500 pcs | Velocitat de muntatge 50% més ràpid que els tipus roscats; 96 h provat amb esprai salin; 15-20 anys de vida a l'aire lliure; 55 mm interior / 60 mm variants exteriors |
| Tapa antipols transparent + 304 SS V-Groove ⭐ | Aliatge de PC + 304 ranura en V d'acer inoxidable / zirconia | Projectes crítics per a la qualitat, acceptació de telecomunicacions, alta tolerància a la reelaboració | 1,000 pcs | Tolerància de ranura en V a nivell de micres ±0,5 µm; IL ≤ 0.3 dB; RL ≥ 55 dB; 10+ re-terminacions sense deformació del solc; 5-any + vida útil vs 2-3 anys estàndard |
| Connector ràpid de tipus calaix (FTTH LN-15) | PBT + zirconia | FTTH interior / caiguda exterior, cap fusió / cola / es necessita poliment | Contacta amb vendes | Model de venda calenta a les Filipines i el sud-est asiàtic; alineació visual de tipus calaix; SM APC/UPC |
| CCTC Monoceràmica | Aliatge PC+ABS / Zirconi certificat CCTC | Llançament massiu FTTH sensible als costos, reparació temporal, projectes d'enllaç curt | 500 pcs | Ferrules de grau CCTC; 98% d'unitats aconsegueixen IL ≤ 0.3 dB; 3-termini d'execució del dia; concentricitat 0.3 |
| Ceràmica doble de tres anelles (Patentat) ⭐ | Aliatge PC+ABS / virolles dobles de zirconi | Armaris de l'oficina central, pegat d'alta freqüència, exterior humit, ambients de vibració | 500 pcs | Alineació patentada de doble virola; IL ≤ 0.1 dB durant 0-100 cicles, ≤ 0.2 dB durant 500-3.000 cicles (l'estàndard de la indústria és 500); percentatge d'èxit de la instal·lació +15% vs monoceràmica; 15-any de vida útil |
| Tipus de conill (Compatible amb Fujikura Wedge) | Clip PBT / zirconia | Terminació de camp d'un sol operador sense eina de crimpat | 1,000 pcs | Replica el disseny de bloqueig de falca Fujikura; El calaix bloqueja automàticament la fibra a l'entrada; només eina de desmuntatge + Necessita una cuillera; 1–3 minuts per connector; -40 a +85 °C |
| YUTE Visualitzat-Alineació ⭐ | PBT + zirconia | Desplegament FTTH a nivell d'operador, projectes de contractistes, mercats LATAM | 500 pcs | El canal blau del calaix fa visible l'avanç de la fibra nua: 98% èxit de la terminació del camp; recolzat pel subministrament a llarg termini als principals ISP nacionals; 22.5 mm / 25 Opcions de fibra preincrustada de mm |
| Tipus VIVO | Aliatge de PC / zirconia | Brasil, Vietnam, Indonèsia, Projectes de telecomunicacions de Filipines | 500 pcs | Concepte d'alineació visual similar al de YUTE, disseny de clip diferent; -40 a +85 °C; 3-5 anys de vida a l'aire lliure; blau / estàndard verd, colors personalitzats de 50,000 pcs |
| Nou tipus de crimpat de coberta abatible | PBT / ceràmica de precisió | Cable de baixada de diàmetre fix (3.0 × 2.0 mm), desplegament infal·lible | 1,000 pcs | Anti-desajustament (adéu-joc) El disseny evita fallades de fibra no bloquejades; 98% · La posició de premsa utilitza un disseny d'estructura especial nou; 1-minut d'instal·lació; reutilitzable 10+ vegades; marcatge làser gratuït activat 10,000+ pcs |
També disponible: Connector SC/APC prepolit (G.652.D / G.657.A1 / G.657.A2), Connector de taxa de fallada zero Sabic PEI, Connector de tensió BC55 PEI 3N per a cables de baixada reforçats, Ronda / Conector ràpid de cable de baixada de papallona — Consulteu les pàgines de productes individuals per obtenir les especificacions completes.
La selecció es redueix a tres preguntes: volum de desplegament, nivell de qualitat, i nivell d'habilitat de l'instal·lador.
| Escenari | Sèrie recomanada |
|---|---|
| Desplegament massiu de FTTH, sensible als costos, fibra estàndard | CCTC Single-Ceramic o Alligator-Mouth |
| Oficina central de telecomunicacions, pegat freqüent, llarga vida útil | Ceràmica doble de tres anelles (patentat) |
| Terminal exterior, exposició a vibracions o boira salada | Autoblocant roscat o boca de cocodril (60 mm exterior) |
| Projectes d'acceptació d'operadors, estàndard ISP de nivell 1 | YUTE Visualitzat-Alineació (98% · La posició de premsa utilitza un disseny d'estructura especial nou) |
| que combina PLC endollable i connector ràpid / instal·ladors sense formació, no hi ha cap eina de crim disponible | Tipus de conill o YUTE (bloqueig automàtic del calaix, alineació visual) |
| Retreball de camp i acceptació crítica de qualitat | Tapa antipols transparent + 304 SS V-Groove (cara final visible) |
| Cable de baixada fix (3.0 × 2.0 mm), desplegament infal·lible | Tipus de crimpat de coberta abatible (disseny anti-desajustament) |
| Reparació d'emergència en qualsevol tipus de cable de baixada | Autoblocant roscat (compatibilitat universal) |
No acopleu mai UPC amb APC: el desajust de l'angle de poliment provoca pèrdues importants i pot danyar la virola.
Els nostres connectors ràpids són compatibles amb:
| Paràmetre | Valor |
|---|---|

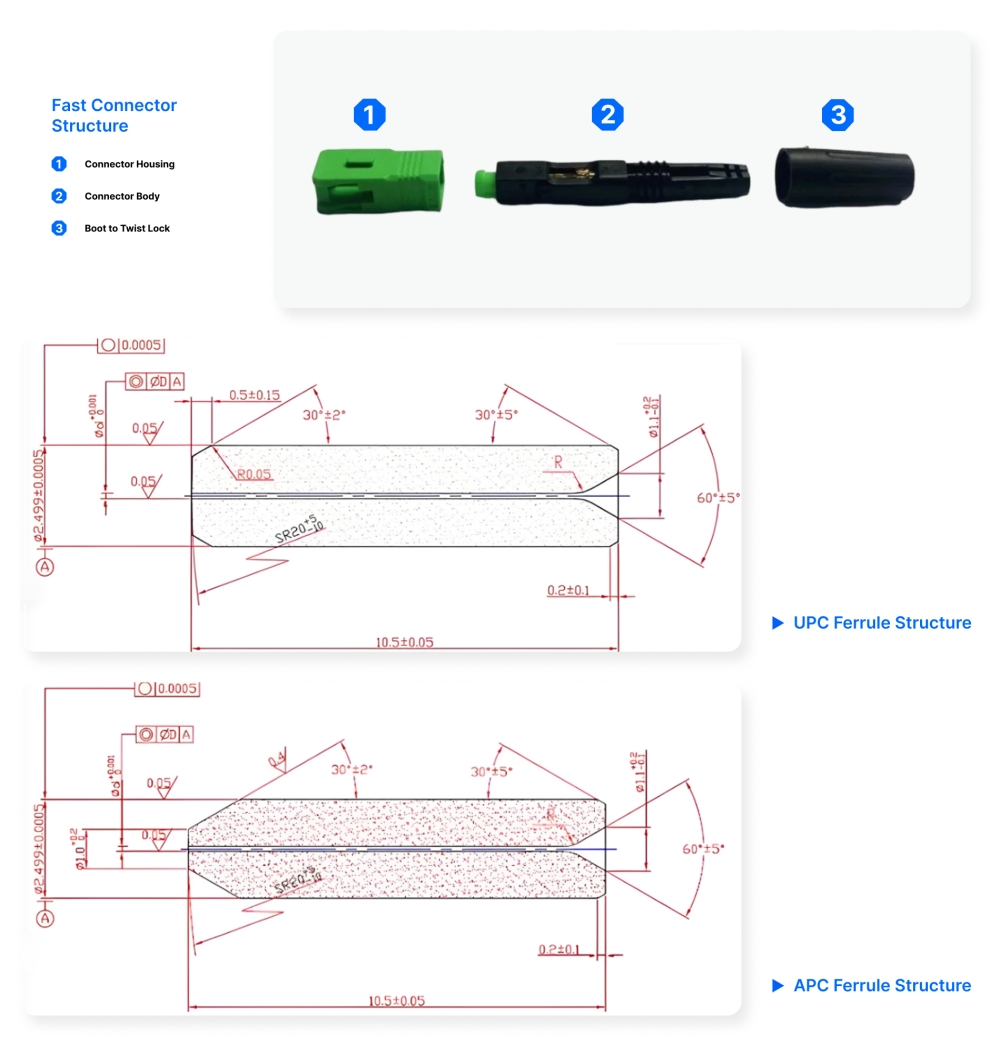

| Material de la virola | Ceràmica totalment de zirconi |
| Diàmetre exterior de la virola SC | 2.5 mm ±0,5 µm |
| Diàmetre exterior de la virola LC | 1.25 mm ±0,5 µm |
| Concentricitat de la fibra | 1 µm estàndard; 0.5 grau de telecomunicacions de µm; 0.3 Sèrie patentada de doble ceràmica de µm |
| Pèrdua d'inserció (típic) | Mitjana ≤ 0.3 dB; màxim ≤ 0.5 dB; sèrie patentada de doble ceràmica ≤ 0.2 dB després 3,000 cicles d'aparellament |
| Pèrdua de retorn | UPC ≥ 50 dB; APC ≥ 55 dB |
| Durabilitat de l'aparellament | Estàndard 500 cicles; sèrie patentada de doble ceràmica 3,000 cicles a IL ≤ 0.2 dB |
| Vibració | 10–55–10 Hz, 1.52 mm d'amplitud, 4 min / cicle, 1 hora X/Y/Z cadascuna — variació IL ≤ 0.3 dB |
| Tensió | > 5 kg a la camisa del cable — Variació IL ≤ 0.3 dB |
| Impacte | Caiguda lliure 4 m — Variació IL ≤ 0.3 dB |
| Cicle de temperatura | 12 cicles / 96 h total, 23 → -40 → 23 → +75 → 23 °C — Variació IL ≤ 0.3 dB; RL ≥ 35 dB durant la prova; cap dany mecànic |
| Temperatura / deteriorament de la humitat | 40 °C a 95% RH per 96 h — Variació IL ≤ 0.3 dB; RL ≥ 40 dB durant la prova |
| Esprai de sal | 96 h esprai de sal neutre (sèrie de boca de caiman verificada) |
| Temperatura de funcionament | −40 a +85 °C (la majoria de sèries); −40 a +70 °C (sèrie roscada) |
| Cables compatibles | 250 µm fibra nua, 0.9 tampó mm, 2×1,6 / 2× 3 mm papallona, Fins a 3.0 mm rodó; 2– Model universal de cable de baixada de 6 mm |
La nostra classificació de virolles es classifica estrictament per concentricitat: 0.2 nivell dB controlat a ≤ 0.5 µm excentricitat, 0.5 nivell dB a ≤ 1.0 µm. La deriva de lot a lot es minimitza de manera que IL després del cicle de temperatura, l'esprai de sal i la redeterminació repetida no superen les especificacions: el perfil de durabilitat que exigeixen la majoria de les proves d'acceptació de grau d'operador.
L'aplicabilitat de la certificació varia segons la línia de producte i el mercat de destinació. Confirmeu el país de destinació, context de desplegament i estàndards requerits en sol·licitar un pressupost.
El nostre El connector de doble ceràmica està patentat i utilitza dos forats de virola alineats en lloc d'un, que impedeix físicament la desalineació de la fibra nua durant la inserció. A la pràctica això ofereix +15% percentatge d'èxit de la instal·lació, IL ≤ 0.1 dB al primer 100 cicles d'aparellament, i IL ≤ 0.2 dB fins i tot després 3,000 cicles (l'estàndard de la indústria és només 500). Les unitats de ceràmica dual costen aproximadament 0.7 CNY més per peça; la recuperació es fa en llocs de telecomunicacions d'alt valor o de pedaços d'alta freqüència. La ceràmica única segueix sent l'opció correcta per al desplegament FTTH sensible als costos i el treball de camp temporal.
El MOQ varia segons el model: 500 peces per a CCTC monoceràmica, ceràmica doble de tres anelles, YUTE, VIVO, boca de caiman. 1,000 peces per al tipus de conill, ranura en V amb tapa de pols transparent, tipus de crim, ull de peix. El termini de lliurament estàndard és 3 dies en proporcions regulars (les configuracions en estoc s'envien en uns dies). La producció urgent i les comandes dividides s'acomoden a petició.
La majoria dels models, inclòs el tipus de conill, YUTE, VIVO, boca de caiman i roscat — requereixen només un pelador de fibres i un tallador; després de l'empalmadora de fusió, cap eina de crim, sense cola, sense poliment de camp. El tipus de crimpat ve amb una parada de longitud dedicada / posicionador a la caixa. Els operadors qualificats completen una terminació completa en 1-3 minuts per connector.
Sí. El nostre tipus conill replica l'estructura de bloqueig de falca Fujikura amb una mecànica de bloqueig equivalent. YUTE, Les sèries VIVO i CCTC són compatibles amb les dimensions del cable de baixada convencionals (2× 1,6 mm, 2× 3 mm, Fins a 3.0 mm rodó) i són àmpliament desplegats pels ISP de nivell 1 al Brasil, Mèxic, Colòmbia, Argentina, Vietnam, Indonèsia i Filipines.
Sí. English-language datasheets, Telcordia reliability test reports, CE and RoHS certificates are provided after order placement — suitable for customs clearance and operator acceptance. Temperature-cycle, salt-spray and vibration test reports available on request per batch.
Sí. Logo customization: laser marking from 500 pcs, silkscreen from 5,000 pcs, mold-printed from 20,000 pcs (mold printing free of charge, others quoted per project). Connector body colour customization beyond standard blue / green starts from 50,000 pcs. Custom PE bags and coloured retail boxes have no strict MOQ and are quoted per project.
Depends on the model: ranura en V amb tapa de pols transparent suports 10+ re-terminacions sense deformació del solc; tipus de crim suports 10+ crimp cycles if kept dust-free; YUTE suports 10 les re-terminacions amb 0,15–0,3 dB IL augmenten per redo. Per a l'aparellament pur (desconnecteu sense re-terminació), els connectors estàndard sobreviuen 500 cicles i sobreviu la sèrie patentada de doble ceràmica 3,000 cicles a IL ≤ 0.2 dB.
Vida útil per sèrie: boca de caiman 15-20 anys; ranura en V amb tapa de pols transparent 5+ anys; doble ceràmica 15 anys; conill / YUTE / VIVO 3–5 anys en condicions exteriors típiques. Per a entorns costaners o rics en sal, la boca de caiman i la sèrie roscada (verificat en 96 h esprai salin neutre) són recomanables.
Les comandes de mostres són benvingudes a totes les sèries. Sèrie roscada i boca de caiman: 5 mostres gratuïtes per model. Altres sèries: la tarifa de mostra es torna acreditada a la primera comanda a granel. El comprador cobreix el cost d'enviament de la mostra. Mostres de colors o motlles personalitzats cotitzats per projecte.
Enviem connectors ràpids a Brasil, Mèxic, Colòmbia, Argentina, Vietnam, Indonèsia, les Filipines i altres llatinoamericans, Mercats del sud-est asiàtic i de l'Orient Mitjà, recolzat per un subministrament estable a llarg termini als principals ISP nacionals xinesos. Si us plau, aviseu el vostre país de destinació, escala del projecte i pagament preferent / Incoterms en fase de RFQ: podem citar FOB, CIF o DDP segons la ruta.
Respondrem dins 12 hores, si us plau, pareu atenció al correu electrònic amb el sufix “@fibconet.com”.
També, pots anar al Pàgina de contacte, que proporciona una forma més detallada.
