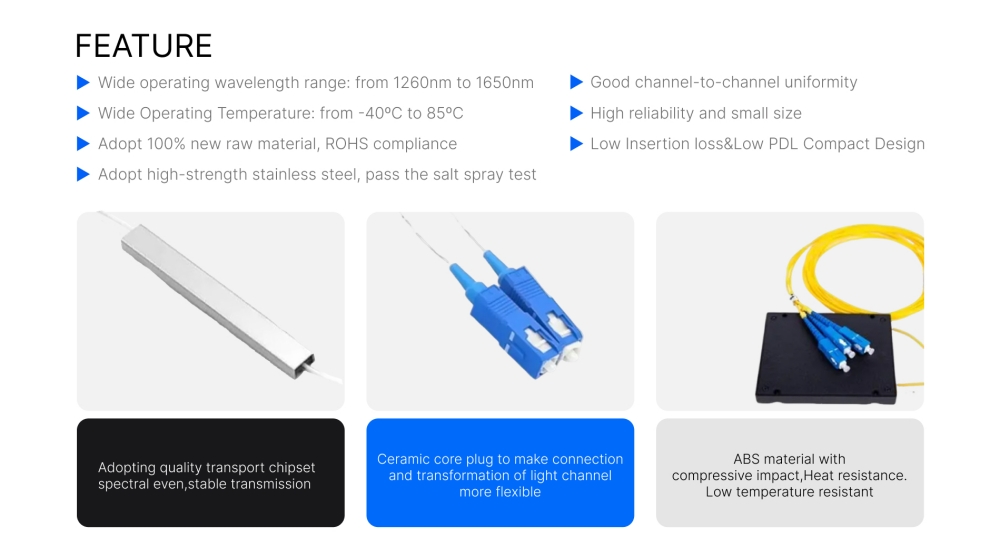

La caixa d'abs divisor plc adopta la caixa d'encapsulat de plàstic ABS. El port és conduït per una cua i té un connector.
En general, hi ha tres tipus de mànigues de sortida de fibra: 0.9mm, 2.0mm, i 3,0 mm.
Totes les formes del divisor PLC de caixa Fibconet ABS es poden personalitzar. La mida de la caixa d'abs és diferent segons el divisor PLC 1/2 * N.
Tots els divisors compleixen les especificacions GR-1221-CORE i GR-1209-CORE i tenen una pèrdua d'inserció inferior a 0,2 db.
| 1Especificació del divisor xN PLC | |||||||
| Longitud d'ona de funcionament(nm) | 1260~1650 | ||||||
| Tipus de fibra | G657A1 o com a clients’ ordre | ||||||
| Configuració del port | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| Pèrdua d'inserció (dB) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 |
| Pèrdua d'uniformitat (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 |
| Pèrdua depenent de la polarització(dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| Pèrdua dependent de la longitud d'ona(dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| Pèrdua depenent de la temperatura (-40~85 ) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| Pèrdua de retorn (dB) | 55/50 | ||||||
| Temperatura de funcionament | -40~+85 | ||||||
| Directivitat (dB) | ≥ 55 | ||||||
| Temperatura del magatzem | -40~+85 | ||||||
| 2Especificació del divisor xN PLC | |||||||
| Longitud d'ona de funcionament(nm) | 1260~1650 | ||||||
| Tipus de fibra | G657A1 o com a clients’ ordre | ||||||
| Configuració del port | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 |
| Pèrdua d'inserció (dB) | 4.0 | 7.6 | 11.0 | 14.4 | 17.5 | 21.0 | 24.5 |
| Pèrdua d'uniformitat (dB) | 0.6 | 1.0 | 1.2 | 1.5 | 1.8 | 2.2 | 2.5 |
| Pèrdua depenent de la polarització(dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.35 | 0.4 | 0.4 |
| Pèrdua dependent de la longitud d'ona(dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Pèrdua depenent de la temperatura (-40~85 ) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| Pèrdua de retorn (dB) | 55/50 | ||||||
| Temperatura de funcionament | -40~+85 | ||||||
| Directivitat (dB) | ≥ 55 | ||||||
| Temperatura del magatzem | -40~+85 | ||||||
