Nabigo ang isang drone fiber link sa paglipad, at ang unang tanong ay halos palaging tungkol sa grado ng hibla. G.657.A2 ba talaga? May ipinadala ba ang supplier na mas mura?
Ang tanong na iyon ay bihirang humahantong kahit saan, dahil pinamamahalaan ng grado ng bend kung gaano karaming liwanag ang nabubuhay sa isang masikip na liko. Wala itong sinasabi tungkol sa kung ang salamin ay nakaligtas na matanggal sa isang spool nang mabilis. Ang pagkasira ng pagbabayad ay isang mekanikal na kaganapan, at ang mga pagtutukoy na hinuhulaan ito ay karaniwang nawawala sa pag-uusap.
Sinasaklaw ng gabay na ito kung saan talagang nabigo ang hibla, kung paano basahin ang isang numero ng lakas ng makunat nang hindi naliligaw nito, bakit mahalaga ang paggawa ng reel gaya ng hibla, at kung ano ang isusulat sa isang detalye upang ang susunod na batch ay maaaring hatulan laban sa isang bagay na konkreto.
Mabilis na Sagot: Ang Tatlong Numero na Nagpapasya Kung Mabubuhay ang Iyong Fiber
| Bilang | Kung ano ang sinasabi nito sa iyo | Karaniwang halaga para sa FPV-grade na walang laman na hibla |
|---|---|---|
| Antas ng pagsubok ng patunay | Ang screening stress bawat metro na lumipas sa panahon ng paggawa | ~100 kpsi (≈ 8.5–9.2 N sa 125 µm cladding) |
| Tensile lakas | Ang load kung saan ang hibla ay talagang nasira | ~50 N karaniwang; 55–60 N para sa mga pinahusay na bersyon |
| Pag-igting sa pagbabayad | Ang pag-load ng reel ay ipinapataw habang naka-unwinding sa bilis ng paglipad | Hindi nai-publish ng sinuman — kailangan mong subukan ito |
Ang pangatlong numero ay ang nagtatapos sa mga flight, at ito ang walang datasheet na naglalaman. Ito ay nagmula sa reel construction, paikot-ikot na paraan at kung gaano kabilis ang drone accelerates, hindi mula sa detalye ng hibla.
Kung magbabasa ka lang ng isang bagay dito: masisira pa rin ang hibla na may mahusay na lakas ng makunat sa reel na may masamang sugat. Ang reel ay hindi packaging.
Kung Saan Talagang Nabigo ang Drone Fiber
Ang mga pagkabigo sa pagbabayad ay nahahati sa apat na mekanismo. Tumawag sila para sa iba't ibang mga pag-aayos, at ang pagtrato sa kanila bilang isang problema ang dahilan kung bakit paulit-ulit ang parehong kabiguan.
Static break
Ang hibla ay hinila lampas sa tensile limit nito sa isang kaganapan — isang sagabal sa isang balakid, isang biglaang pagbabago ng direksyon, isang catch sa airframe. Ang load spike ay lumampas sa break threshold at ang link ay nawala kaagad.
Ito ang mekanismo na larawan ng mga tao, at ito ang hindi gaanong karaniwan sa apat.
Dynamic na payout break
Nabubuo ang tensyon habang nakakalas ang hibla. Isang reel na hindi pantay na naglalabas, isang layer na sumasalo sa isa sa ilalim nito, isang acceleration na mas mabilis kaysa sa mapapakain ng pack - bawat isa ay nagtutulak ng tensyon pataas, at bumagsak ang salamin sa anumang kargada na maabot nito, na maaaring mas mababa sa na-rate na lakas nito kung may nangyaring depekto sa puntong iyon.
Ito ang nangingibabaw na mode ng pagkabigo sa paglipad, at ito ay pinamamahalaan ng reel nang higit pa kaysa sa hibla.
Pagkasira at pagkasira ng alitan
Ang hibla ay kumakas sa gilid ng reel, ang labasan ng pabahay, o mismo. Nasusuot ang coating, ang ibabaw ng salamin ay nakakakuha ng mikroskopikong pinsala, at ang lakas ay bumaba nang lokal. Ang pahinga ay maaaring mangyari pagkatapos ng ilang minuto sa isang lugar na mukhang hindi kapansin-pansin.
Ang pinsala sa friction ay pinagsama-sama at hindi nakikita, na ginagawang pinakamahirap na mekanismo na mag-diagnose pagkatapos ng katotohanan.
Tangling at self-fouling
Ang fiber loops pabalik sa sarili nito, hinuhuli ang airframe, o bumubuo ng buhol habang lumalabas ito sa pack. Ang isang buhol sa optical fiber ay nagtutuon ng stress sa isang radius na mas mababa sa anumang pinapayagan ng grado, at nasira ito doon.
Bakit “nasira ito” ay halos hindi kailanman isang problema sa grado
Tatlo sa apat na mekanismong ito ay napagpasyahan ng reel at ng flight profile. Ang pang-apat — static break — ay nakasalalay sa lakas ng makunat, at makunat lakas ay hindi kung ano angbaluktot-insensitive na grado naglalarawan. Ang A1 at A2 ay na-screen sa parehong mekanikal na antas at naiiba sa baluktot na optika.
Kaya kapag nakumpirma ng isang supplier ang hibla ay talagang A2 at patuloy ang pagkasira, yan ang inaasahang resulta, hindi isang kontradiksyon. Para sa background kung paano gumagana ang naka-tether na arkitektura at kung ano ang halaga nito sa iyo, tingnan ang aming gabay safiber optic FPV drone.
Paano Magbasa ng Tensile Strength Number
Narito ang praktikal na problema. Dalawang supplier ang sumipi ng tensile strength. Sabi ng isa 50 N, sabi ng isa 500 N. Ang pangalawa ay mukhang sampung beses na mas malakas.
Kadalasan ito ay hindi mas malakas - ito ay sumusukat sa ibang bagay. Ang isang makunat na pigura ay walang kabuluhan hanggang sa malaman mo ang tatlong bagay tungkol dito.
Tanong 1: Kung ano ang sinubok?
Hubad hibla, Ang tight-buffered fiber at cabled fiber ay tatlong magkakaibang produkto na may tatlong magkakaibang lakas.
| Kung ano ang sinusubok | Ano ang nagdadala ng karga |
|---|---|
| Hubad hibla (245 µm o 200/242 µm coated glass) | Ang salamin mismo |
| Tight-buffered fiber | Glass plus buffer layer |
| Naka-cable na hibla | Aramid yarn, FRP o steel strength members — halos wala nito ang dala ng salamin |
Ang isang cabled construction ay maaaring ma-rate sa daan-daang newtons dahil ang aramid yarn ay nagdadala ng load. Ang numerong iyon ay totoo para sa cable, at walang kaugnayan sa hubad na hibla sa isang drone reel.
Isang mabilis na pagsusuri: kung lumilitaw ang isang makunat na pigura sa tabi ng mga salita tulad ng aramid, miyembro ng lakas, o pinalakas, ito ay naglalarawan ng isang cable. Ang hubad na hibla ay wala sa mga bahaging iyon. Kapag ang isang hubad na pahina ng hibla ay sumipi ng isang lakas na maaari lamang magmula sa isang reinforced construction, hindi magkatugma ang numero at ang produkto.
Tanong 2: Paano ito nasubok?
Ang proof test at tensile strength ay magkaibang sukat, at ang agwat sa pagitan nila ay sapat na malaki upang magmukhang isang error kapag hindi.
- Patunay na pagsubok — bawat metro ng hibla ay napapailalim sa isang tinukoy na diin sa panahon ng paggawa. Anumang bagay na nabigo ay aalisin. Isa itong screening threshold, hindi isang rating ng lakas.
- Tensile lakas — ang kargada kung saan naputol ang hibla, karaniwang iniulat bilang isang pamamahagi ng Weibull dahil ang lakas ng salamin ay istatistika sa halip na isang solong halaga.
Ang susunod na seksyon ay sumasaklaw kung bakit sila nagkakaiba ng humigit-kumulang anim na beses.
Tanong 3: Anong unit?
Ang lakas ng hibla ay lumilitaw bilang mga newton, GPa o kpsi depende sa datasheet, na ginagawang hindi maihahambing ang specs kapag hindi. Lahat ng tatlo ay malayang nagbabalik-loob, dahil ang stress ay puwersa na hinati sa cross-sectional area.
Para sa pamantayan 125 µm cladding:
A=pr2=p×(62.5×10−6)2=1.227×10−8 m2
Puwersa(N)=Stress(Pa)×A1 GPa=145 kpsi
Na nagbibigay:
| Stress | Pilitin 125 µm cladding | Katumbas |
|---|---|---|
| 0.69 GPa | 8.5 N | 100 kpsi |
| 3.20 GPa | 39.3 N | 464 kpsi |
| 4.00 GPa | 49.1 N | 580 kpsi |
At sa kabaligtaran:
| Puwersa | Stress | Katumbas |
|---|---|---|
| 9.0 N | 0.73 GPa | 106 kpsi |
| 50 N | 4.07 GPa | 591 kpsi |
| 60 N | 4.89 GPa | 709 kpsi |
Panatilihing pare-pareho ang una at maaari mong i-convert ang anumang spec ng lakas ng hibla sa iyong sarili.
Nagtrabahong halimbawa: nagbabasa ng totoong datasheet
Kumuha ng hubad na listahan ng datasheet ng fiberProof Test ≥ 9.0 N / ≥ 100 kpsi at, sa ibang lugar sa parehong pahina, isang headline figure ng ilang daang newtons.
Patakbuhin ang tatlong tanong:
- Kung ano ang sinubok? Ang proof test line ay hubad na hibla. Isang ilang-daang-newton figure sa 125 Nagko-convert ang µm glass sa sampu-sampung GPa — higit sa teoretikal na lakas ng silica. Hindi nito mailarawan ang hubad na hibla, kaya ito ay naglalarawan ng isang reinforced construction.
- Paano ito nasubok? 9.0 Ang N ay isang screening threshold. Ang figure ng headline, anuman ang pag-aari nito, ay isang break load. Iba't ibang mga sukat.
- Anong unit? Parehong nasa newtons, kaya ang mga yunit ay hindi ang pagkakaiba.
Dalawang figure sa isang pahina, naglalarawan ng dalawang magkaibang produkto. Ang alinman ay hindi tiyak na mali — ngunit hindi sila maihahambing, at isa lamang sa mga ito ay ang hibla na papunta sa iyong reel.
Gawin ito bago ihambing ang mga panipi at ang paghahambing ay naging posible. Laktawan ito at pipili ka sa isang numero na naglalarawan ng cable na hindi mo binibili.
Proof Test vs Tensile Strength
Kung ano talaga ang ginagawa ng proof testing
Ang patunay na pagsubok ay hinihila ang buong haba ng hibla sa isang tinukoy na diin sa panahon ng paggawa. Ang layunin nito ay pag-aalis, hindi kwalipikasyon: anumang punto ay sapat na mahina upang mabigo sa mga stress break na iyon sa pabrika sa halip na sa iyong reel.
A 100 kpsi proof test samakatuwid ay ginagarantiyahan ang isang sahig. Nakaligtas ang bawat metro 0.69 GPa, halos 8.5 N. Hindi ito nangangahulugan na ang hibla ay nasira sa itaas lamang nito.
Bakit magkaiba ang dalawang numero ng humigit-kumulang anim na beses
Ang aktwal na lakas ng break ay mas mataas sa antas ng screening. Tinutukoy ng aming A2 fiber ang ≥ 4.00 GPa sa 50 % Weibull probability — tungkol sa49 N — na may mga karaniwang halaga sa paligid50 N, at mga pinahusay na bersyon na sinusukat sa55–60 N.
Kaya ang parehong hibla ay lehitimong nagdadala ng a 100 kpsi proof test rating at isang ~50 N tensile strength. Ang ratio ay tungkol sa5.9×, at ito ay dinisenyo sa:
| Halaga | Tungkulin | |
|---|---|---|
| Patunay na pagsubok | ~8.5 N (100 kpsi) | Screening floor — bawat metrong lumipas |
| Tensile lakas | ~50 N (4.07 GPa) | Karaniwang break load |
| Pinahusay na makunat | 55–60 N | Sinusukat sa mga pinahusay na bersyon |
Ang pagbabasa ng unang numero bilang pangalawa ay ginagawang anim na beses na mas mahina ang hibla kaysa sa dati. Ang pagbabasa ng pangalawa bilang una ay ginagawang isang screening threshold na mukhang isang garantiya sa pagganap. Ang parehong mga pagkakamali ay regular na lumalabas sa mga talakayan sa pagkuha.
Ano ang ibig sabihin nito para sa iyong spec: hilingin ang dalawa. Sinasabi sa iyo ng proof test ang manufacturing floor; Ang lakas ng tensile ay nagsasabi sa iyo ng working margin.
Disenyo ng reel: Bakit Mahalaga ang Internal Winding
Ang detalye ng hibla ay nagtatakda ng itaas na hangganan sa kung ano ang maaaring mabuhay ng link. Ang reel ang magpapasya kung magkano sa margin na iyon ang aktwal mong makukuha.

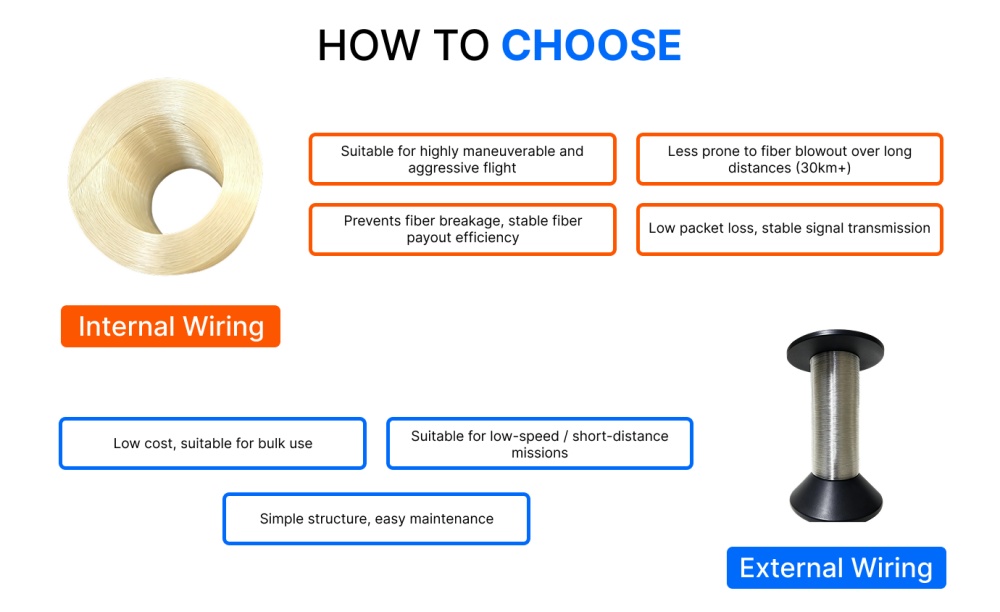

Panloob kumpara sa panlabas na paikot-ikot
Panlabas na paikot-ikot nag-iiwan ng hibla sa labas ng katawan ng reel, nakalantad sa pabahay, ang airframe at anumang bagay na dinadaanan ng drone. Ang bawat nakalantad na pagliko ay isang potensyal na punto ng abrasion.
Panloob na paikot-ikot pinapanatili ang hibla sa loob ng pabahay habang pinapalabas. Ang pack ay protektado mula sa panlabas na kontak, at ang hibla ay umaalis sa pamamagitan ng isang kinokontrol na daanan sa labasan kaysa sa pagbabalat sa isang bukas na ibabaw.
Ang mekanismo ay diretso: mas kaunting mga external na contact point, mas kaunting alitan, mas kaunting mga lugar para mahuli ang hibla sa panahon ng dynamic na paglabas. Ito ang pinakamahalaga sa failure mode na nagiging sanhi ng pinakamaagang pagtatapos ng mga flight — dynamic na payout break, kung saan ang mga tension spike ay nagmumula sa hindi regular na paglabas sa halip na mula sa anumang solong balakid.
Reel material at bigat
Ang reel mass ay dinadala para sa buong flight, kaya direktang nakikipagkumpitensya ito sa baterya at kargamento.
3Ang mga D-printed na ABS housing ay angkop sa application na ito para sa mga kadahilanang lampas sa timbang: maaaring itugma ang geometry sa isang partikular na airframe, at ang mga pagbabago ay hindi nangangailangan ng bagong tool. Dahil dito, angkop ang mga ito sa prototyping at sa mga build na partikular sa platform. Ang paghubog ng iniksyon ay nagiging mas matipid sa mas mataas na volume, sa halaga ng lead time ng tooling at lock-in ng disenyo.
Ang engineering point ay ang reel geometry — barrel diameter, flange spacing, exit path — ay isang variable ng disenyo na dapat itugma sa platform, hindi tinatanggap bilang kahit anong stock ng supplier.
Resin coating at friction
Ang isang opsyonal na layer ng resin sa ibabaw ng pack ng sugat ay binabawasan ang alitan sa pagitan ng mga katabing pagliko at nagdaragdag ng isang sukatan ng proteksyon sa panahon ng paghawak. Nagdaragdag din ito ng masa.
Kung ito ay nagkakahalaga ng timbang ay depende sa platform. Mga profile ng agresibong acceleration, kung saan ang inter-layer friction ay malamang na magpalaki ng tensyon, makinabang nang higit. Maaaring hindi ito kailanganin ng mabagal na kinokontrol na deployment. Tanungin ang iyong supplier kung alin ang inirerekomenda nila para sa iyong partikular na profile ng bilis sa halip na ituring ito bilang isang unibersal na pag-upgrade — at tandaan na ang pagbabawas ng diameter ng coating, na nagbabago sa density at bigat ng pack, nakikipag-ugnayan sa desisyong ito.
Bilis ng Payout at ang Tension Window
Ang bawat reel ay may saklaw ng bilis kung saan malinis ang paglabas ng hibla. Sa ibaba nito, maaaring maipon at umikot ang malubay. Sa itaas nito, tumataas ang tensyon hanggang sa may mabibigo.
Ang window na iyon ay isang pag-aari ng pagpupulong - hibla, paikot-ikot na pattern, reel geometry at exit path nang magkasama — kaya naman walang fiber datasheet ang makapagsasabi sa iyo kung ano ito. Dapat itong sukatin sa aktwal na pakete.
Paano ito itatag:
- Patakbuhin ang pay-out sa bench sa iyong nilalayon na hanay ng bilis, na may reel na naka-mount tulad ng sa sasakyang panghimpapawid.
- Abangan ang dalawang pirma ng kabiguan: pag-aatubili o pag-aalog (isang layer catching) at malubay na akumulasyon (naglalabas ng mas mabilis kaysa sa pagsulong ng drone).
- Tandaan ang bilis kung saan lumilitaw ang alinman. Nasa ibaba nito ang iyong operating ceiling, may margin.
- Ulitin pagkatapos ng anumang pagbabago sa reel geometry, paraan ng paikot-ikot, diameter ng patong o haba ng hibla.
Ang agresibong acceleration ay ang pinakakaraniwang paraan upang lumampas sa window sa paglipad. Ang isang profile na gumagana sa isang tuluy-tuloy na pag-akyat ay maaaring mabigo sa isang mabilis na pag-alis, at ang pagkakaibang iyon ay hindi lilitaw sa anumang sheet ng detalye — sa bangko lamang.
May kaugnayan din saminimum na radius ng liko ang pakete ay nagpapataw: ang isang mahigpit na sugat na reel ay humahawak sa hibla malapit sa limitasyon ng baluktot nito para sa buong paglipad, hindi lamang sa sandali ng paglabas.
Haba, Timbang at Oras ng Paglipad
Ang haba ng reel ay isang three-way na kalakalan, at ang pag-optimize sa alinmang isang variable ay nagkakahalaga ng dalawa.
- Higit pang hibla nangangahulugan ng mas mahabang potensyal na hanay at mas mabigat na pakete.
- Isang mas mabigat na pakete nangangahulugan ng mas maikling oras ng paglipad at pinababang kapasidad ng kargamento.
- Mas maikling oras ng flight nangangahulugan na mas mababa sa teoretikal na hanay na iyon ang maaabot.
Lampas sa isang tiyak na haba ang idinagdag na hibla ay hindi magagamit sa loob ng natitirang pagtitiis, kaya ang praktikal na sagot ay sukatin ang reel sa iyong radius ng misyon kasama ang margin, sa halip na sa pinakamataas na kayang iangat ng platform.
Ang diameter ng patong ay pumapasok din dito. Ang pinababang coating ay naglalagay ng mas mahabang haba sa parehong reel sa mas mababang timbang, sa halaga ng mas manipis na proteksiyon na layer at iba't ibang gawi sa paghawak. Kung ang kalakalan ay nagkakahalaga ng paggawa ay depende sa platform at sa kung gaano kalaki ang nakikita ng paghawak ng hibla bago lumipad — ang mga mekanikal na katangian ng pinababang-patong na hibla ay dapat na partikular na hilingin sa halip na ipagpalagay mula sa karaniwang datasheet.
Ano ang Ilalagay sa Iyong Detalye
Karamihan sa mga detalye ng drone fiber ay naglalarawan sa hibla at huminto, na nag-iiwan sa mga bahaging tumutukoy sa kaligtasan ng pagbabayad nang buo sa pagpapasya ng supplier. Ang mga linyang ito ay gumagawa ng isang batch na nabe-verify.
hibla
- Fiber grade at ang kategoryang ITU-T na sinusunod nito
- Diameter ng patong, tahasang nakasaad (200/242 µm o 245 µm — huwag iwanan itong ipinahiwatig)
- Antas ng pagsubok ng patunay, sa kpsi o N, kasama ang nakasaad na yunit
- Tensile lakas, nakasaad nang hiwalay sa proof test, na may batayan ng pagsukat (tipikal, o antas ng posibilidad ng Weibull)
- Attenuation sa iyong operating wavelength
reel
- Paraan ng paikot-ikot: panloob o panlabas
- Reel material and total wound weight
- Fiber length per reel, with tolerance
- Reel geometry: barrel diameter and exit path configuration
- Patong ng resin: required, opsyonal, or not required
Verification
- Per-reel OTDR trace and attenuation record
- Pay-out test evidence at your intended speed range
- Batch traceability from reel to fiber lot
Two clauses worth adding explicitly:
Tensile strength shall be stated for bare fiber, not for a cabled or reinforced construction.
Proof test level and tensile strength shall be reported as separate values.
Those two lines make it impossible to answer your specification with a number that describes something you are not buying.
How to Verify Before Acceptance
On documentation. Request the per-reel OTDR trace and attenuation record. Ang OTDR ay nagpapakita ng attenuation kasama ang buong haba at nagpapakita ng mga point discontinuities na hindi mahuhuli ng isang end-to-end na pagsukat. Tingnan kung ang bakas ay tumutugma sa reel na iyong natanggap, hindi sa isang batch sample.
Sa reel mismo. Suriin ang hangin bago i-mount. Maghanap ng mga crossed layer, hindi pantay na pag-igting sa pagitan ng mga layer, at anumang punto kung saan ang hibla ay nakaupo laban sa isang matalim na gilid. Ang isang nakikitang hindi regular na hangin ay magbabayad nang hindi regular.
Sa bench. Patakbuhin ang pay-out na pagsubok mula sa nakaraang seksyon bago ang unang paglipad, hindi pagkatapos ng unang kabiguan. Ito ang tanging pagsubok na gumagamit ng aktwal na mekanismo na nagtatapos sa mga flight, at nagkakahalaga ito ng isang reel ng iyong sariling oras sa halip na isang sasakyang panghimpapawid.
Sa kabuuan ng mga batch. Panatilihin ang mga talaan ng OTDR. Kapag may nangyaring kabiguan, ang pagkakaiba sa pagitan ng isang reel na natugunan ang spec at isa na hindi ay makikita lamang kung mayroon kang mga naunang record na ihahambing laban sa.
Ang Fibconet ay nagsu-supply ng bend-insensitive na hubad na hibla at mga reel ng sugat para sa komunikasyon sa larangan ng sibil at industriya — pagtugon sa emerhensiya, pang-industriyang UAV inspeksyon, paghahanap at pagsagip, at pansamantalang pag-deploy ng network. Antas ng makunat, diameter ng patong, patong ng dagta, reel design at per-reel OTDR reporting ay tinukoy sa bawat platform; tingnan mo G657A2 FPV drone fiber sa 3D-printed ABS reel para sa mga pagtutukoy ng materyal, o ipadala sa amin ang iyong mga parameter ng platform at hanay ng bilis ng payout at susuriin ng aming engineering team ang mga ito laban sa sinusukat na data ng fiber.
