Conector rápido Alligator-Mouth SC/APC — Montagem de campo com um toque, sem ferramentas

IL ≤0,5 dB (90% dentro de 0.3 dB) · RL ≥55 dB · 500 ciclos de acasalamento · Vida útil de 15 a 20 anos · 50% mais rápido que os conectores rápidos convencionais

Visão geral do produto

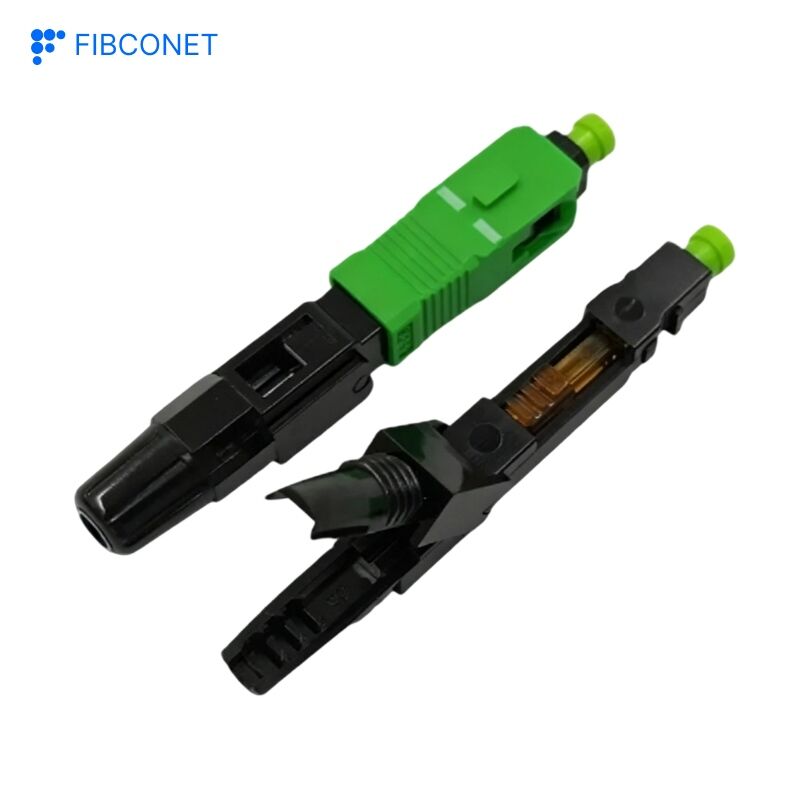

O conector rápido FIBCONET Alligator-Mouth SC/APC é construído em torno de uma coisa com a qual os instaladores realmente se preocupam: velocidade. O corpo do clipe integrado abre como a mandíbula de um crocodilo, então os engenheiros de campo tiram a roupa, clivar e travar a fibra em uma pressão.

Se seus instaladores hoje usam conectores rápidos do tipo parafuso ou de duas peças, o fluxo de trabalho de montagem cai aproximadamente pela metade — um único técnico limpa mais nós FTTH por turno, e o custo diário de mão de obra por assinante ativado diminui proporcionalmente.

Cada unidade é enviada com um anel de três 1.0 virola de concentricidade mm. A perda de inserção permanece ≤0,5 dB em todo o lote, com 90% de unidades dentro 0.3 dB. A perda de retorno se mantém em ≥55 dB. Nós testamos 100% de produção antes de sair da fábrica, para que a aceitação do lote em seu local de trabalho rastreie a aceitação do lote em nossa estação de teste.

A carcaça é moldada em SABIC PEI importado — 5% mais difícil do que o PEI doméstico que a maioria dos concorrentes usa. Essa diferença aparece no grampo da cauda: seu cabo drop não escorrega sob carga de tração, não afrouxa após meses de vibração, não cansa no ponto de curvatura. Classificado para -40 °C a +85 °C, 500 ciclos de acasalamento, e uma vida útil de 15 a 20 anos.

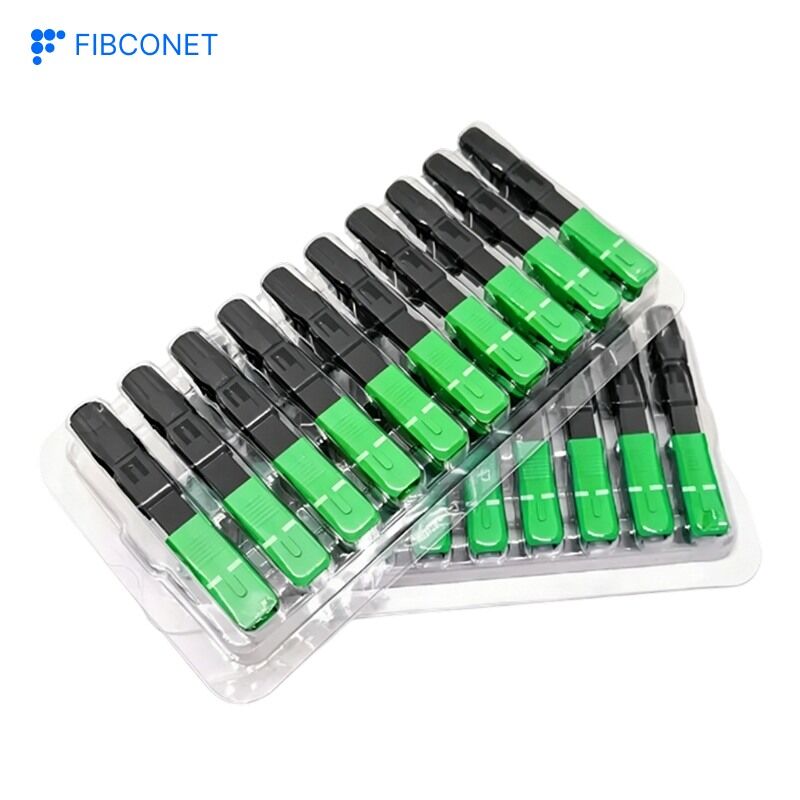

Quantidade mínima é 500 peças. A capacidade mensal é 5 milhões de peças. Pedidos mistos de SKU e OEM suportados.

Principais benefícios

50% Montagem em campo mais rápida – Design de um toque com boca de crocodilo

Você pode ser um chefe de projeto com uma cota fixa de ativação de FTTH esta semana. Cada segundo extra por conector é somado em uma compilação de 200 nós. O clipe com boca de jacaré abre lateralmente, aceita a fibra clivada em um movimento, e trava com um único toque na alavanca. Compare isso com conectores tipo parafuso onde os instaladores torcem, verificar, recuar, torcer novamente. Em benchmarks de campo, esse design reduz o tempo total de montagem por conector em cerca de 50% vs conectores rápidos convencionais, e sobre 30% vs designs tipo parafuso.

Corpo do clipe integrado – menos peças, Menos erros

Conectores rápidos de duas peças solicitam ao instalador que alinhe duas metades do invólucro sob uma condição de fibra dobrada. Com pouca iluminação, em uma caixa de junção montada na parede, na chuva, é quando ocorre o desalinhamento e a perda de inserção aumenta. A boca do jacaré é um clipe de corpo único – a ponteira, a ranhura de alinhamento e a braçadeira são pré-acopladas na fábrica. Os instaladores não podem desalinhar o que já está alinhado.

Perda de inserção que você pode enviar

Três anéis 1.0 ponteiras de concentricidade mm mantêm IL ≤0,5 dB em cada lote, com 90% de testes de unidades dentro 0.3 dB. RL ≥55 dB. Cada unidade medida antes do envio, não em lote de amostra. Sua taxa de aceitação pela primeira vez no site acompanha o número que já verificamos internamente.

Classificado para condições FTTH do mundo real

Verificado a −40 °C para +85 °C, 85% Umidade UR, e ciclismo de névoa salina de 96 horas. A variação de IL permanece ≤0,30 dB em todo o envelope. Relatórios de teste disponíveis com remessa mediante solicitação. Quer você implante em umidade tropical, nevoeiro salgado costeiro, ou vãos aéreos de clima frio, o desempenho do primeiro dia também é o desempenho do décimo quinto ano.

Reutilizável ≥5 vezes – o retrabalho em campo não custa uma unidade

Instaladores cometem erros – fibra cortada, roteamento errado, inserção errada do cabo. A pinça jacaré reabre para 5 vezes sem perder a força de fixação, então um retrabalho não desperdiça uma unidade. A durabilidade do acasalamento é mantida em 500 ciclos — bem acima da demanda típica de serviço FTTH.

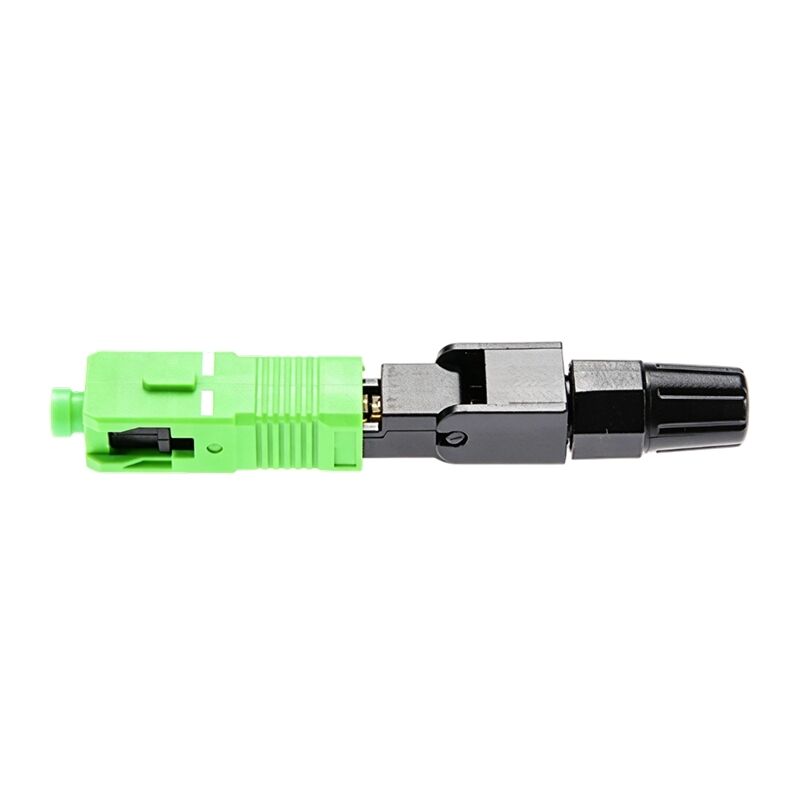

Corpo compacto – cabe onde outros não

O invólucro fino se adapta perfeitamente a ambientes de fiação densa: gabinetes de corrente fraca, Caixas de emenda, Risers MDU, Portas ONT lotadas com patch cords. Duas opções de comprimento (55 mm interno / 60 milímetros ao ar livre) permitem combinar o gabinete sem forçar o raio de curvatura do cabo.

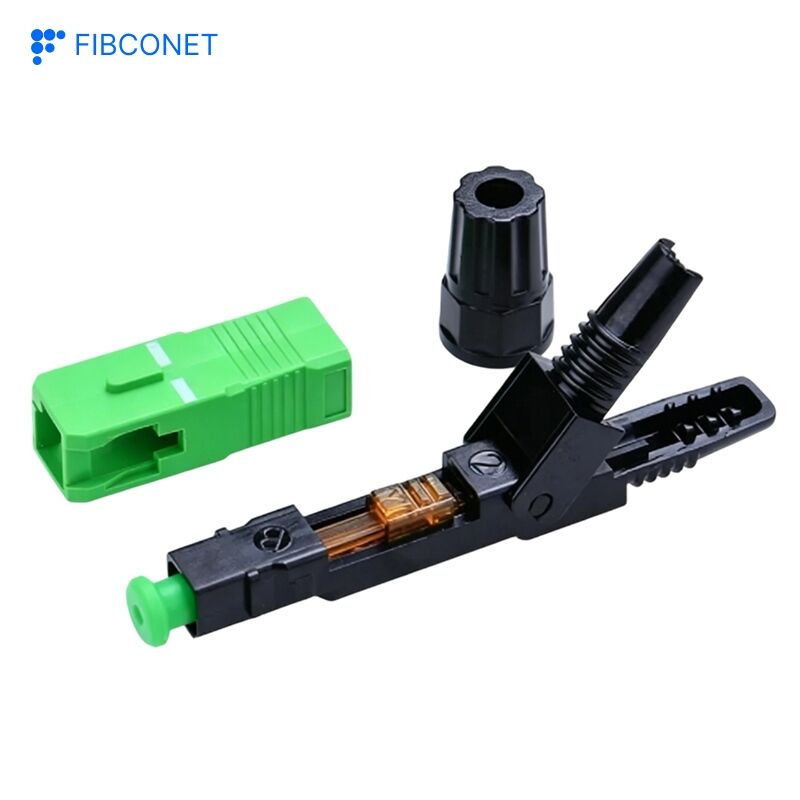

Estrutura projetada com precisão

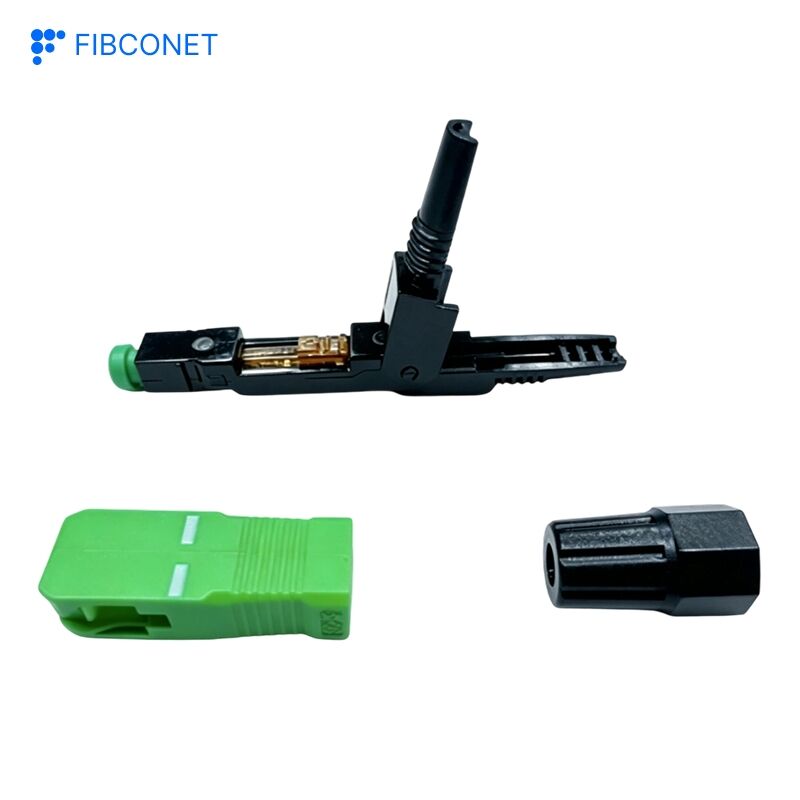

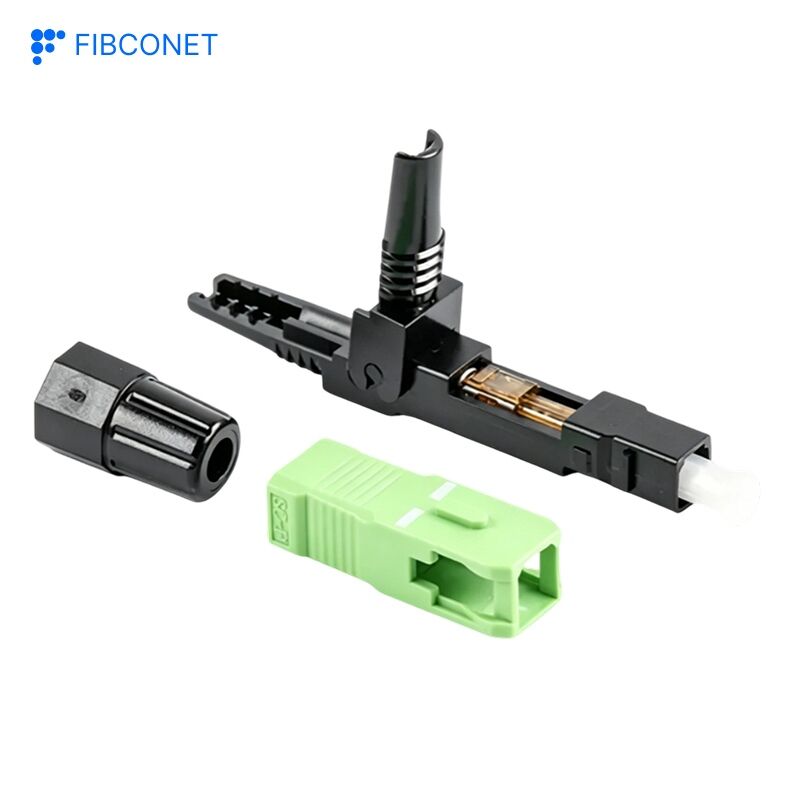

Três componentes funcionais. Nenhuma ferramenta especial necessária.

• Corpo do conector SC/APC verde - moldado em SABIC PEI, com tampa contra poeira e clipe de pressão; 5% mais difícil do que o PEI doméstico, melhor fixação elástica.
• Corpo de pinça com boca de jacaré - mecanismo de emenda de um toque com tampa aberta; o coração mecânico do 50% ganho de velocidade.
• Tampa traseira com trava preta - design com trava de parafuso; cabe 2.0 mm redondo, 3.0 cabo drop redondo de mm e plano de 2×3 mm sem qualquer adaptador.

Especificações técnicas

Seis etapas.

1. Tira o revestimento de fibra com uma pinça Miller.
2. Limpar a fibra nua com um pano com álcool.
3. Dividir a fibra, saindo 10 mm de fibra nua.
4. Inserir a fibra na cauda do conector até dobrar ligeiramente (visual ir/não ir).
5. Imprensa a alavanca do clipe jacaré para travar a fibra no lugar.
6. Parafuso a tampa traseira e a tampa contra poeira - montagem concluída.

Um instalador treinado completa o ciclo completo de seis etapas em segundos, não minutos. Cada kit de conector é fornecido com 100 lenços de limpeza sem fiapos e 2 medidores de comprimento de clivagem de fibra, para que sua equipe de campo comece a trabalhar imediatamente após desembalar.
